Толщина железобетонной плиты перекрытия: Толщина плиты перекрытия в кирпичном доме: оптимальные размеры

Содержание

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

  1. Технические параметры
  2. Расшифровка маркировки
  3. Область применения
  4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

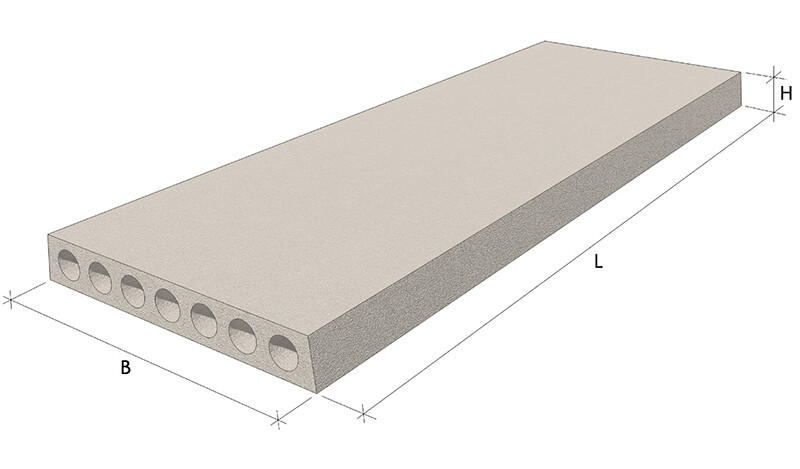

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом.

Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип Фактическая толщина, мм Длина (максимальная, включительно), м Приведенная толщина плит (отношение объема бетона к площади) мм Диаметр пустот, мм Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК 220 7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) 120 159 185
2ПК, 2ПКТ, 2ПКК 7,2 160 140
3ПК, 3ПКТ, 3ПКК 6,3 127
4ПК 260 9,0 159 *
5ПК 12 170 180 235
6ПК 150 203 233
7ПК 160 7,2 90 114 139
ПГ 260 12 150
ПБ 220 Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения.

Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения.

Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

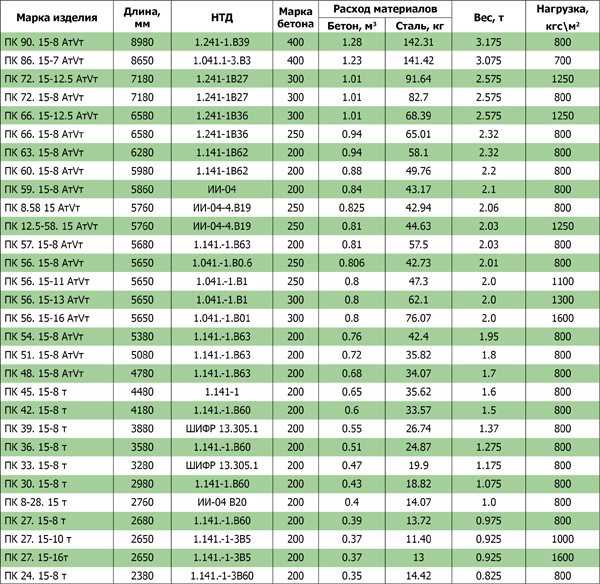

Стоимость плит для монтажа перекрытий

Серия Несущая способность, кг/м2 Размеры

(длина× ширина× толщина), мм

Вес, кг Цена за 1 шт, рубли
ПК 16.10-8 800 1580×990×220 520 2 930
ПК 20.12-8 1980×1190×220 750 4 340
ПК 30.10-8 2980×990×220 880 6 000
ПК 36.10-8 3580×990×220 1060 6 410
ПК 45.15-8 4480×1490×220 2120 12 600
ПК 60.18-8 5980×1780×220 3250 13 340
ПК 90.15-8 8980×1490×220 4190 40 760
2ПК 21. 12-8 800 2080×1190×220 950 3 800
2ПК 62.10-8 6180×990×220 2425 8 730

определение и толщина, сфера применения и основные требования ГОСТ

Плита перекрытия — это железобетонное изделие, укрепленное арматурой, необходимое для создания несущей конструкции в здании. Она бывает: пустотной, сплошной и ребристой.

Плита перекрытия изготавливается из бетона тяжелых марок, плотного силикатного бетона либо же плотного конструкционного бетона. В первую очередь они применяются для возведения несущей части перекрытия панельных зданий. Независимо от вида плиты и ее веса, нагрузка не может превышать 6,0 кПа.

Виды и особенности

Цены на плиты перекрытия вполне демократичные, поэтому их широко применяют в строительстве. Ребристые и пустотные используют в условиях неагрессивной среды и нормальном температурно-влажном климате.

Плиты классифицируются в зависимости от типа опирания на несущую конструкцию либо ее толщины. Чтобы доставить изделия к месту монтажа, на строительной площадке используют монтажные петли и специальные захватные устройства.

Основными преимуществами плит перекрытия является невысокая цена, тепло- и звукоизоляционные качества, простота монтажа, высокая несущая способность, долговечность.

Среди главных особенностей применения можно выделить следующие:

  • форма и размер перекрытия в реальности должны строго соответствовать предоставляемым чертежам;
  • ширина и длина плиты перекрытия должны соответствовать требованиям ГОСТ.

Если необходима плита для перекрытия пространства, размер которой больше, чем пространство между основными осями координат строения, то длина рассчитывается как длина между осями плюс необходимая величина. Число определяется с учетом принятого конструктивного решения.

Область применения

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию. Даже небольшой дефект может привести к быстрому износу и нарушению прочности строения в целом.

Чтобы добавить звукоизоляционные свойства ребристым перекрытиям, дополнительно устанавливают прослойку.

Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений самых разнообразных планировок, с любым количеством этажей.

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

Основные требования к изделию

Размеры плит и их форма должны строго соответствовать рабочим чертежам, которые были разработаны заводом-изготовителем.

Плиты устанавливаются на наружную или внутреннюю несущую стену. Перед тем как начать монтаж, необходимо сделать «постель» из металлических скоб. Плиты подравниваются по горизонтали; когда идут монтажные работы, нужно следить за обеспечением теплоизоляции. Пустоты наполняются герметиком, благодаря чему сохраняется тепло в сопряжениях с наружными стенами. Такие мероприятия целесообразны при монтаже перекрытий между первым этажом и подвалом, а также последним этажом и чердаком.

Что касается толщины плиты перекрытия, то каждый ее тип имеет конкретные параметры. Все они прописаны в ГОСТ.

  1. ПБ имеет толщину 220 мм. Используют при опирании по двум сторонам. Изготавливается методом непрерывного формования на длинных стендах.
  2. ПГ имеет толщину 260 мм, пустоты грушевидные. Используют при опирании по двум сторонам.
  3. 1ПКТ пустотная панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по четырем сторонам.
  4. 1ПК панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по двум сторонам.
  5. 2ПКТ имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по трем сторонам.
  6. 2ПКК имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по четырем сторонам.
  7. 2ПК пустотная панель имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по двум сторонам.
  8. 3ПКТ панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по трем сторонам.
  9. 3ПКК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по четырем сторонам.
  10. 3ПК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по двум сторонам.
  11. 4ПК панель имеет толщину 260 мм, диаметр круглых пустот 159 мм. В верхней зоне по контуру есть вырезы, используют при опирании по двум сторонам.
  12. 5ПК имеет толщину 260 мм, диаметр круглых пустот 180 мм. Используют при опирании по двум сторонам.
  13. 6ПК имеет толщину 300 мм, диаметр круглых пустот 203 мм. Используют при опирании по двум сторонам.
  14. 7ПК панель имеет толщину 160 мм, диаметр круглых пустот 114 мм. Используют при опирании по двум сторонам.

Любое возведение жилых, общественных и административно-бытовых зданий не обходится без плит перекрытия. Это оптимальный вариант, который обеспечивает долговечность, звуко- и теплоизоляцию в обычных условиях строительства.

Какой толщины должны быть бетонные плиты?

Типичные плиты имеют толщину от четырех до шести дюймов. Однако на общую толщину бетонной плиты влияет множество факторов.

Обычно бетонные плиты для жилых домов и гаражей имеют толщину от 4 до 6 дюймов. В зависимости от того, какой вес выдержит плита, вашего бюджета и местных строительных норм, бетонные плиты могут иметь толщину до 20 дюймов. Есть много переменных, и то, что подходит для патио, не подойдет для дома или общественного моста.

Вы не хотите строить слишком толстую или слишком тонкую бетонную плиту, потому что это будет стоить вам слишком много денег или треснет при более высоких нагрузках. В этой статье обсуждаются различные факторы, влияющие на выбор бетонных плит, и другие соображения, которые следует учитывать при их строительстве.

Какой толщины стены модульного дома?

Пожалуйста, включите JavaScript

Какой толщины стены модульного дома?

Факторы, влияющие на толщину бетонных плит

Ниже приведены некоторые факторы, влияющие на выбор бетонных плит.

  • Функция бетонной плиты
  • Локальные строительные нормы
  • Бюджет

1. Функция бетонной плиты

Обычно, более тяжелые нагрузки, проходящие через бетонную основу. Если вы совершите ошибку, сделав бетонную плиту слишком тонкой, она треснет под давлением. В то же время вам нужно убедиться, что он не слишком толстый, чтобы вы не потратили больше денег, чем должны на его строительство.

Если бетонная плита также является частью фундамента, особенно если речь идет о монолитных плитах, при расчете толщины необходимо учитывать фундаменты. Их толщина будет зависеть от типа грунта и конструкции над бетонной плитой.

Как правило, бетонная плита имеет дополнительную толщину от 8 до 12 дюймов. Кроме того, он будет иметь ширину до двух футов или даже больше для размещения опор. И там, где происходит замерзание, опоры должны быть не менее 12 дюймов или более ниже линий промерзания.

2. Местные строительные нормы и правила

Местные строительные нормы и правила частично определяют толщину бетонной плиты. В то время как местные правила, как правило, следуют международным стандартам, местные власти также могут адаптировать их к различным географическим условиям.

Итак, то, что работает в Европе, может не обязательно работать в США или Южной Америке. Кроме того, то, что работает в одном штате США, может быть неприемлемо в другом штате.

Кроме того, местные строительные нормы и правила обычно определяют толщину бетонных плит в зависимости от того, какую конструкцию вы хотите построить, пролета плиты и типа плиты. Так, жилой объект будет иметь бетонную плиту, толщина которой может отличаться от коммерческой недвижимости. И у одного с подвалом может быть плита, отличная от той, что без.

Например, согласно Строительному кодексу Калифорнии, если вы хотите сделать бетонную плиту с прямой опорой на землю, вы должны убедиться, что она имеет толщину не менее 3,5 дюймов. Тем не менее, большинство жилых и коммерческих объектов обычно имеют бетонную плиту толщиной не менее шести дюймов. С другой стороны, плиты патио традиционно имеют толщину четыре дюйма.

3. Бюджет

Ваш бюджет может повлиять на толщину бетонных плит. Как правило, установка бетонной плиты будет стоить вам от 4 до 8 долларов за квадратный фут. И материалы стоят около 4 долларов за кубический фут. Эти расходы будут варьироваться в зависимости от используемых компонентов, местоположения и области, которую вы будете охватывать.

Некоторых людей мысль о том, чтобы потратить больше денег на изготовление более толстой плиты, может подтолкнуть их к тому, чтобы срезать углы. Некоторые могут решить сократить свои расходы, уменьшив толщину плиты, чтобы меньше тратить на материалы. Но это было бы опрометчивым шагом.

Однако, если специалист по бетону даст вам добро на уменьшение толщины без ущерба для целостности плиты, вы можете это сделать.

Какова минимальная толщина бетонной плиты?

https://www.youtube.com/watch?v=0bK3CfuSWo4Видео не может быть загружено, так как отключен JavaScript: какой толщины делать бетонные плиты (https://www.youtube.com/watch?v=0bK3CfuSWo4)

Типичный диапазон от четырех до шести дюймов. Тем не менее, некоторые плиты могут иметь толщину до 20 дюймов.

Например, типичная плита гаража может иметь бетонную плиту минимальной толщины около четырех дюймов. Однако, если вы собираетесь использовать и хранить тяжелые транспортные средства или оборудование на этом основании, вам лучше сделать более толстую плиту примерно от шести до восьми дюймов.

С другой стороны, жилых или коммерческих зданий нуждаются в бетонной плите, минимальная толщина которой составляет шесть дюймов.

Может ли плита быть толщиной два или три дюйма?

Бетонная плита толщиной два-три дюйма больше похожа на бетонную подушку. Вы можете построить такую ​​плиту только в местах, которые не будут выдерживать большой вес. Некоторые из этих областей включают тротуары, навесы и внутренние дворики.

Какое основание лучше всего подходит для бетонной плиты?

Бетон можно заливать на различные типы оснований. К ним относятся:

  • Грязь
  • Гравий
  • Дробилка

1. Бетонная плита на земляном основании

Можно заливать бетонные плиты на земляное основание, хотя это и не рекомендуется. Это связано с тем, что грунтовое основание со временем станет неустойчивым из-за прочности бетонной плиты. И когда это произойдет, бетонная плита может осесть и начать трескаться.

Однако вы все равно можете это сделать. Но для достижения наилучших результатов грязь должна быть сильно уплотнена. Также было бы разумно избегать заливки бетонных плит на глинистых почвах, которые имеют плохой дренаж и поэтому неустойчивы в долгосрочной перспективе. Кроме того, чем слабее грунт, тем толще должна быть плита.

Также следует отметить, что бетонные плиты, опирающиеся непосредственно на землю, должны иметь толщину не менее 3,5 дюймов.

2. Бетонная плита поверх гравия

Гравий является одним из лучших оснований для бетонных плит, особенно при строительстве на грунтах с плохим дренажем, например на глинистых почвах. Это связано с тем, что он обладает отличными дренажными свойствами. Кроме того, гравий легко уплотняется, что обеспечивает устойчивое основание для бетонных плит.

Обычно требуется слой гравия толщиной около трех дюймов под стандартной четырехдюймовой бетонной плитой. Но чем толще гравийная основа, тем лучше. Таким образом, вы можете положить достаточно гравия, чтобы сформировать слой толщиной от четырех до шести дюймов.

3. Бетонная плита над проходом дробилки

Прогон дробилки представляет собой смесь щебня и каменной пыли. В результате его частицы имеют тенденцию плотно сцепляться друг с другом. И вы можете использовать его в качестве основания для бетонной плиты вместо гравия. Он не только легко уплотняется, но также обладает отличными дренажными свойствами и может помочь вам обеспечить плоское и стабильное основание для плиты, что сделает ее менее склонной к оседанию.

Помните, что для стандартной бетонной плиты вам потребуется около шести-восьми дюймов пробега дробилки.

Какая изоляция укладывается под плиту?

Количество жесткой опалубочной изоляции зависит от толщины плиты. Чем толще бетон, тем более он устойчив к теплопередаче.

Тем не менее, бетон обычно холодный. По этой причине бетонные плиты нуждаются в некоторой изоляции снизу. Эта изоляция обычно устанавливается поверх гидроизоляционного слоя и обычно представляет собой продукт из жесткого пенопласта. Что бы вы ни выбрали, оно должно выдерживать давление над ним. Итак, приготовьтесь использовать больше пеноизоляции для более толстых плит.

Существуют два основных варианта:

  • Расширенный полистирол (EPS)
  • Эквердированный полистирол (XPS)

1. Расширенный полистирол (EPS)

  • EP плиты и ниже сорта, потому что он имеет низкую скорость поглощения влаги. Также он прочен, стабилен и обладает отличными теплоизоляционными свойствами. Это хороший вариант, если вы живете в районах, где есть проблемы с морозами.

    2. Экструдированный полистирол (XPS)

    XPS широко доступен в виде картона и используется десятилетиями. Однако он имеет тенденцию поглощать влагу в больших количествах и, таким образом, лучше работает в сухих помещениях.

    Нужна ли вам пароизоляция под бетонной плитой?

    Бетон является пористым материалом, что означает, что он имеет пустоты, через которые могут проходить частицы воды. Таким образом, бетонные плиты обычно нуждаются в пароизоляции, которая может быть любым материалом, который вы можете использовать для предотвращения попадания влаги в плиту. Обычно его кладут под плиту перед тем, как строить или заливать бетон.

    Со временем влага будет проникать через плиту на поверхность и пространство, в котором находится плита, что со временем приведет к повреждению водой. В результате вы можете столкнуться с такими проблемами, как плесень и грибок.

    Черный полиэтилен — типичный гидроизоляционный материал, который можно использовать под бетонной плитой. Чем он толще, тем прочнее будет. Итак, подумайте о том, чтобы получить материал толщиной 10 миллиметров или больше.

    Однако, если бетонная плита более толстая и будет испытывать большое давление от тяжелого оборудования и механизмов, лучше использовать пароизоляционный материал толщиной 15 миллиметров или более.

    Скорость высыхания бетонных плит

    Более толстые бетонные плиты сохнут гораздо дольше, чем более тонкие.

    Общее эмпирическое правило заключается в том, что плите требуется примерно 30 дней, чтобы высохнуть на каждый дюйм толщины, если другие условия верны. Таким образом, 4-дюймовая плита будет сохнуть в среднем 120 дней, а 6-дюймовая плита, покрывающая аналогичную площадь, будет сохнуть 180 дней.

    Как рассчитать количество бетона для плиты?

    Бетон для плит обычно заливают за один день. По этой причине вам нужно иметь достаточно, чтобы завершить плиту.

    Ниже приведены шаги, которые вы можете предпринять, чтобы оценить количество бетона, необходимое для плиты без фундаментов.

    1. В зависимости от рекомендаций экспертов или местных строительных норм и правил определите толщину бетонной плиты и переведите ее в футы.
    1. Отметьте и измерьте длину и ширину плиты в футах.
    1. Рассчитайте площадь, которую будет покрывать плита, умножив длину и ширину, чтобы получить площадь в квадратных футах.
    1. Умножьте площадь плиты на толщину, чтобы получить объем бетона в кубических футах.
    1. Приобретите количество мешков с бетоном, необходимое для покрытия рассчитанного вами объема. Вы всегда можете перевести объем в кубические ярды перед покупкой или обратиться за помощью к местному продавцу бетона.

    При расчете необходимого количества бетона лучше перестраховаться и взять больше. Вы всегда можете найти для него какое-то применение, вместо того, чтобы потерпеть неудачу и получить более тонкую плиту, чем указано в рекомендациях.

    Насколько большой может быть бетонная плита без деформационных швов?

    Бетонные плиты имеют свойство расширяться и сжиматься. В результате они могут привести к тому, что другие участки, примыкающие к ним, будут испытывать сильный стресс. И здесь на помощь приходят компенсаторы.

    Компенсационные швы — это прорези в бетонной плите, которые делают, когда она влажная. Они предназначены для обеспечения движения внутри бетона, когда он расширяется или сжимается, таким образом, предотвращая будущие трещины. И вы можете разрезать эти швы на глубину от одного до трех дюймов.

    Толщина бетонной плиты определяет расстояние между деформационными швами. Как правило, расстояние между деформационными швами (измеряемое в футах) не должно превышать двух-трехкратную толщину бетонной плиты. Например, если ваша бетонная плита имеет толщину четыре дюйма, компенсационные швы могут быть на расстоянии от 8 до 12 футов друг от друга.

    Однако, , вы можете увеличить расстояние между деформационными швами, пока оно не станет в 24-36 раз больше толщины плиты. Но ограничение составляет 15 футов друг от друга. Все остальное потребует от вас использования дополнительных устройств передачи нагрузки, например, круглых дюбелей.

    Можно ли нанести более тонкий слой бетона поверх существующего бетона?

    Если вас не устраивает текущая толщина вашей бетонной плиты, вы можете нанести тонкий слой бетона поверх существующего бетона. Покрытие может быть таким легким, как 1,5 дюйма. А общая толщина вашей плиты будет суммой двух слоев бетона.

    Заливка нового бетона поверх существующей плиты чревата проблемами. Если вы не решите основные проблемы плиты, эти проблемы перенесутся на новый бетонный слой.

    Существует также тот факт, что бетон естественным образом не связывается с другими бетонными поверхностями. Таким образом, вам нужно будет использовать связующий клей в новой бетонной смеси, чтобы обеспечить сцепление новой плиты со старой. В качестве альтернативы вы можете использовать разъединитель, чтобы разделить две плиты, чтобы проблемы старой плиты не повлияли на новую.

    Однако вы можете заливать бетонные покрытия, представляющие собой смеси на основе цемента, которые люди используют в качестве покрытия. Вы можете использовать их для ремонта бетонных поверхностей и сделать их снова более привлекательными. Кроме того, они могут помочь укрепить существующую бетонную плиту.

    Если вы выберете этот вид обработки бетонной плиты, вы можете уложить верхний слой толщиной до 1/16 дюйма. Но общая рекомендация заключается в том, что вы наливаете их толщиной не менее двух дюймов.

    Заключительные мысли

    Толщина бетонной плиты зависит от многих факторов. Но потребности надземной части и местные строительные нормы и правила будут играть доминирующую роль в ее определении.

    Также стоит отметить, что толщина плиты будет влиять на другие вопросы строительства, такие как толщина пароизоляции, какое основание подойдет в качестве опоры и сколько теплоизоляционного материала можно использовать. Это также повлияет на время высыхания плиты и количество необходимой бетонной смеси.

    Поэтому обратите особое внимание на толщину бетонной плиты. Толщина плиты не только повлияет на общую целостность вашей конструкции, но также определит, сколько денег вы в конечном итоге потратите.

    Источники

    • Какой толщины должна быть бетонная плита?
    • Какой толщины должна быть бетонная плита для патио?
    • Расчет количества бетона, необходимого для заливки плиты
    • 5 советов, которые помогут ускорить время высыхания бетона

    Стандартная толщина и вес бетонной плиты |

    Что нам нужно рассмотреть, когда мы указываем толщину плиты

    Факторы, влияющие на толщину плиты

    • Span of Floor Magnith Span 3M или 100024
    • Тип
    • 111111111124

    • Тип
    • 111111111124

    • Тип
    • 111111111111124
    • .
    • Требования к противопожарной безопасности
    • Требования к конструкции
    • Требования к прогибу
    • Требования к вибрации

    Все вышеперечисленные факторы влияют на толщину плиты.

    Требования пожарной безопасности важны для типа здания, независимо от того, требуется ли его защита в течение 60, 90 или 120 минут. Это объясняется увеличением покрытия до арматуры, но при этом увеличивается и толщина.

    Другим фактором являются требования заказчика и архитектуры. Нам необходимо рассмотреть их минимальную высоту от пола до потолка, чтобы определить, какой структурный тип пола лучше всего подходит.

    Вибрация и деформация являются важным аспектом при строительстве больниц и медицинских центров. Аппараты (МРТ, компьютерные томографы и т. д.) имеют жесткие допуски на отклонение, и для минимизации этих эффектов требуется жесткая плита пола. Это приводит к более толстой плите перекрытия для таких типов конструкций.

    Предварительный расчет перекрытий — Соотношение пролет/эффективная глубина

    Простым и эффективным способом определения толщины бетона является использование коэффициента пролет/эффективная глубина для различных типов полов.

    Каталожный номер плиты Отношение пролета к эффективной глубине
    Односторонняя или двусторонняя плита (просто поддерживаемая) 20
    End span of continuous one way/two way slab 26
    Interior span of continuous one way/two way slab 30
    Flat slab 24
    Cantilever 8

    Пример 1: Расчет толщины бетонной плиты

    Заказчик поручил инженерам-строителям выполнить проектирование колледжа. Определите начальную толщину плиты между плитой с односторонним движением на расстоянии 8 м между опорными балками и плоской плитой в сетке 8 м x 8 м.

    Односторонняя плита

    Мы предположили, что плита свободно оперта – Следовательно, отношение пролета/эффективной глубины = 20

    8000 мм / Эфф. Глубина = 20

    8000/20 = Глубина EFF = 400 мм

    Глубина простой односторонней односторонней плиты составляет 400 мм

    Плоская плита

    Следовательно, коэффициент глубины/эффективный = 24

    8000mm/eff Eff. . глубина = 24

    8000/24 ​​= Eff глубина = 333,3 мм

    Глубина свободно опертой односторонней плиты составляет 335 мм

    Примечание. Мы можем уменьшить толщину односторонней плиты, используя непрерывную пролетную плиту (уменьшает момент провисания и вводит момент сжатия над опорами).

    При проектировании любой напольной плиты всегда важно учитывать технологичность конструкции и ограничения площадки, так как это может оказать существенное влияние на то, что на самом деле может быть построено.

    Если мы, как инженеры, сможем уменьшить толщину плиты на небольшое количество 25 мм, мы сэкономим не только деньги на материалах, но и объем бетона, необходимый во время строительства, чтобы уменьшить количество воплощенного углерода в конструкции и CO2 производство.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
