2021 ᐈ 🔥 (+54 фото) Кровать подиум с ящиками своими руками чертежи

Содержание

1. Необходимые материалы и инструменты
2. Создание чертежа
3. Особенности конструкции
4. Со спальным местом в нише
5. С зоной хранения под спальным местом
6. Делаем кровать-подиум с ящиками
7. Каркас
8. Выдвижные секции
9. Обшивка
10. Делаем подиум с выдвижной кроватью
11. Каркас
12. Выдвижная секция
13. Обшивка
14. Преимущества кроватей-подиумов
15. Виды
16. Подготовительный этап работы
17. Изготавливаем каркас
18. Дополняем деталями
19. Завершающий этап
20. Декорирование
21. Чем возможно закрыть подиум
22. Распространенные ошибки в работе
23. Заключение

Необходимые материалы и инструменты

Для изготовления простейшей кровати подиума своими руками потребуются:

• Стандартный набор инструментов для распила, подготовки и крепления древесных материалов (ножовка, шуруповерт, дрель, рулетка, уровень).
• Цельный брус с сечением в 50*50 или 50*100 мм, используемый для сборки каркаса.
• Хорошо просушенные прочные пиломатериалы: фанера для днищ ящиков толщиной в 10 мм, ДСП или МДФ-плиты от 16 мм, OSB-3, доски с толщиной от 22 мм.
• Набор крепежей и фурнитуры, включая анкера для фиксации каркаса в стенах, деревянные шканты, конфирматы с диной до 70 мм, саморезы с сечением 4,5 мм, металлические уголки для усиления конструкции, направляющие под ящики или выдвижную кровать, ручки, ролики или колесики.
• Столярный клей для промазывания участков стыка или усиления крепежей.

Материалы для отделки или декорирования: ковролин, поролон, текстиль, тонкие напольные покрытия, ламинированные древесные плиты или клееный массив для фасадов, лаки, краски, морилки, светодиодная лента.

С учетом близкого расположения к полу и постоянных нагрузок подиум для кровати рекомендуется изготавливать из материалов с высокой прочностью.

Отклонение от указанных параметров плитных материалов в меньшую сторону не допускается. Боковины или основание кровати по возможности выпиливаются из листов с толщиной в 19 мм или собираются из сухих досок.

При работе с ламинированными материалами или планировании заложения спинки с мягким изголовьем дополнительно подготавливается строительный фен, ленты, мебельный степлер со скобами.

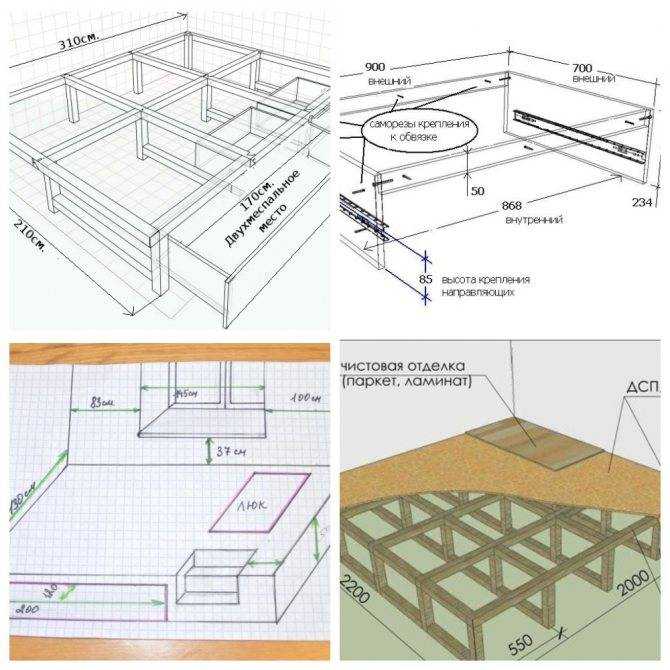

Создание чертежа

Чертежи кровати подиума составляются на основе точных замеров комнаты и планируемых размеров матраса. Малогабаритные помещения просто перекрываются подиумом на части с разной высотой, в остальных случаях длина кровати (как и размеры выдвижного ящика со спальным ложем) подгоняется под матрас.

Ширина мебели варьируется от 1,2 до 1,5 м у детских моделей, 1,7–1,9 м — у двуспальных. Высота моделей с ящиками любого типа при этом варьируется в пределах 40–70 см.

Отклонения в меньшую сторону не рекомендуются, в большую — допустимы при установке кровати в помещении с высокими потолками и усилении прочности каркаса.

Подробные эскизы кроватей изготавливаются на бумаге или в электронном виде, с помощью онлайн-редакторов или программ для проектирования мебели. При отсутствии опыта стоит использовать готовые чертежи, со скрупулезным соблюдением указанных отступов и зазоров. Также очень важно приобрести материалы заданной толщины.

При необходимости изменения длины или ширины каркаса одновременно корректируются габариты выдвижных элементов и внешних фасадов.

Интервалы между соседними ящиками и заданные зазоры при этом должны оставаться неизменными. В частности, ширина закладываемого выдвижного ящика под кровать в любом случае должна быть меньше на 2,5 см самого короба, а минимально допустимое расстояние от днища до пола составляет 1 см.

Особенности конструкции

В зависимости от вида каркаса выделяют две технологии изготовления: кровать на подиуме с ящиками или с выдвижным матрасом. В обоих случаях используют доступные строительные материалы, и инструменты, которые есть в арсенале каждого хозяина.

Это значит, что сделать их можно своими руками. При этом изделия принципиально отличаются не только технологией монтажа, но и назначением.

Рассмотрим их подробнее.

Со спальным местом в нише

Изделие представляет собой полое сооружение, которое возвышается над основным уровнем пола на 40-70 см. В нижней части находится большая шуфляда. Ночью на ней спят, днем прячут в нишу. Верхняя плоскость над выдвижной кроватью — это фактически приподнятый пол.

Ее обычно используют для организации:

• зоны отдыха;
• рабочего или учебного пространства;
• детской игровой.

Это позволяет сделать «скрытую» спальню в любой комнате без ущерба для ее площади. Если по форме помещение вытянутое, вы дополнительно зонируете его и добавляете функциональности.

Ограничениями становятся габариты комнаты. Слишком низкий потолок создает дискомфорт рослым людям. Смонтировать каркас в совсем маленьком помещении тоже не получится. Рядом всегда должно оставаться свободное расстояние для выдвижения полки с матрасом.

С зоной хранения под спальным местом

Внешне кровать на подиуме с нижними выдвижными ящиками практически не отличается от классической. Она чуть больше приподнята над полом, а в пространстве снизу находится система хранения. Она позволяет полностью заменить шкаф или его часть.

Конструкция подходит для монтажа в квартире любой конфигурации. Если установить ее у стены посреди большой комнаты, вы получите удобные, небольшие по глубине шуфляды.

Когда размеры дома сильно ограничены, используют торцевую часть комнаты. В таком исполнении не обязательно делать длинные, громоздкие шуфляды. Достаточно разделить их по длине на две зоны: скрытую и быстрого доступа. В одну класть повседневные, в другую сезонные вещи. Доступ к дальней нише ограничен. Она прячется под матрасом.

Такой вариант хранения отлично подходит для зимних курток, невостребованных детских игрушек или одежды, из которой малыши выросли.

Делаем кровать-подиум с ящиками

Перед началом работ важно уделить внимание проектированию будущей конструкции. Можно начертить проект карандашом на листе бумаги, сделать его в онлайн-редакторе или специализированной программе.

При визуализации учитывают зазоры, толщины деталей и взаимное расположение всех элементов. Это позволяет точно подсчитать количество материалов и избежать нестыковок в процессе работы.

Каркас

Основой является брус 50х50 или 50(h)х100. Из него выполняют стойки и несущие балки. Опоры размещают возле стен и в пространстве между шуфлядами. Чтобы обеспечить прочность, нужно выдержать расстояние между продольными направляющими не более 50-60 см, между опорными элементами не больше 80-120 см.

Если сооружение находится между стенами, к ним можно крепить направляющие ригеля без опор.

Важно несущие элементы класть на стойки сверху, а не крепить сбоку на уголки. Чтобы древесина не растрескивалась, под саморезы просверливают отверстия меньшего диаметра. Между деревянными деталями в местах их крепления устанавливают прорезиненные прокладки. Они позволяют избежать скрипа в процессе эксплуатации.

Когда вы начинаете делать кровать-подиум с ящиками своими руками, не стоит забывать об устойчивости каркаса. Поэтому после монтажа брусков обязательно нужно сделать нижнюю обвязку из фанеры или OSB. Вырезают полоски шириной 150-200 мм и скрепляют ими все опоры. При этом листы к каждой прикручивают минимум на два самореза.

Это позволяет избежать перекоса изделия во время использования. Для увеличения надежности все стыки промазывают столярным клеем.

Выдвижные секции

Основу собирают из ламинированной ДСП, толстой фанеры или мебельных щитов. Днище из ДВП. Если шуфляды небольшие или они не предназначены для хранения тяжелых вещей, дно крепят снизу гвоздями или саморезами. Когда необходима более надежная конструкция, в боковых стенках фрезером делают паз и вставляют древесно-волокнистую плиту в него.

Такой вариант более технологичный, но требует специального инструмента. В домашних условиях паз можно заменить тонкими опорными рейками 10х10 мм.

Нижние полки лучше монтировать на колесиках, чтобы их можно было полностью выкатить в сторону. Так вы получите доступ в ниши для уборки. Верхние вещевые ящички крепят на направляющих полного выдвижения. Их нужно установить перед облицовкой каркаса.

Обшивка

Для отделки можно использовать любые материалы. Обычно на вертикальные лицевые части устанавливают ДСП или крашеную фанеру. На верхнюю часть укладывают аналогичное половому покрытие. Им застилают всю поверхность или только область вокруг матраса. Для его фиксации по периметру устанавливают бортик высотой около 5 см. Плоскость внутри может быть сплошной или состоять из набора ламелей.

По возможности все элементы крепят саморезами с внутренней стороны. Выдвинув шуфляды, вы получаете полный доступ к скрытым элементам. Это значит, что саморезы не будут портить внешнюю поверхность.

Делаем подиум с выдвижной кроватью

При разработке такой конструкции особое внимание нужно уделить зонированию. Если сверху планируется игровая для детей, можно отталкиваться от габаритов матраса. Но, когда вы хотите разместить на втором ярусе рабочее пространство или зону отдыха, важно учитывать размеры будущего стола или дивана. При этом надо обязательно начертить эскизный проект.

Каркас

Когда спальное место находится в нише, основа должна быть более прочной — выдерживать нагрузку от мебели и людей. Общие принципы устройства балок и ригелей такие же, как в варианте с выдвижными шуфлядами.

Главные отличия — увеличенное сечение несущих лаг и шаг их монтажа. Допускается ставить бруски 50х100(h) на ребро. В этом случае, чтобы избежать опрокидывания, обязательно скрепляют их между собой промежуточными рейками. Альтернативный вариант — установка балок с меньшим шагом, равным 40-50 см.

Важно уделить повышенное внимание общей геометрии несущих конструкций. Большая шуфляда должна легко задвигаться в нишу и выдвигаться из нее. При расчете ее высоты учитывают пространство, которое занимает матрас, постельное белье и подушки.

По бокам необходимо точно выдержать монтажные зазоры в пределах 1-2 см и следить за перпендикулярностью. При этом ориентироваться на измерительный инструмент, а не на расстояние от стен.

Выдвижная секция

Ее основу собирают из бруска 50х50 мм. Сверху укладывают плоский лист фанеры, наборные ламели или готовое заводское основание. Сбоку прикручивают ограничители из ламинированной ДСП, а в передней части фасадную декоративную панель.

Передвигается шуфляда на мебельных колесах. Нам нужно получить только прямолинейное движение, поэтому используем неповоротные. Каждое из них рассчитано под определенную нагрузку, которая указана в технических характеристиках. Она складывается из веса следующих составляющих:

• Материалов основания.
• Матраса и постельного белья.
• Человека. 100 кг на односпальную место, 200 кг на полутора- и двуспальное.

Получившуюся сумму умножаем на коэффициент запаса прочности, равный 1.4. Результат делим на количество колес. Получаем нагрузку, которую должно выдержать каждое.

Обшивка

Принципы облицовки остаются прежними. Но, если вы планируете разместить сооружение в детской, нужно уделить внимание безопасности. На скользком верхнем покрытии ребенку легко упасть и получить травму. Поэтому наверх чаще стелят ковролин.

Преимущества кроватей-подиумов

Кровати-подиумы последнее время пользуются популярностью, что обусловлено многими факторами:

• возможность внести оригинальность в дизайнерское оформление квартиры или дома;
• значительная экономия жилого пространства, что особо актуально для малогабаритных квартир;
• сравнительно небольшие финансовые вложения в процесс изготовления;
• простота монтажа;
• функциональность.

Кровать-подиум своими руками можно сделать в двух вариантах:

1. спальное место, расположенное на возвышении и с отдельными задвижными отсеками в нише;
2. выдвижной матрас, что не занимает много места и удобно при низких потолках.

Преимущества подобного спального исполнения в том, что квартира сразу преображается и разгружается от лишней мебели. С такой кроватью отпадает надобность в габаритных шкафах и полках, так как вещи и прочие предметы теперь можно складировать в подкроватные ящики.

Такие спальные места идеальны для детских комнат, что позволяет укладывать в них не только постельные принадлежности, но и игрушки.

Виды

Кровати подиумы можно разделить в соответствии с несколькими критериями. Для начала разделим их в соответствии с формой: самыми распространенными считаются круглые и прямоугольные конструкции. Однако здесь все зависит от вашей фантазии.

Можете сделать подиум треугольным, многоугольными или вовсе замысловатой формы. Но для этого необходимо изготовить соответствующий каркас, что добавляет сложности делу.

Можно говорить о таком критерии, как использование подиума. Имеется ввиду расположение спального места. Оно может находиться сверху на подиуме, а дополнительное полезное пространство представлено подиумом, который может быть использован в качестве ящиков для хранения вещей. Второй вариант, это выдвижное спальное место.

Также стоит упомянуть о виде подиума: монолитный и каркасный. Первый изготавливается из гипсоблока, песчано-цементной смеси или пенобетона. Чаще такой вид используется для кухонь и ванных комнат в частных домах, так как конструкция достаточно тяжелая и дает дополнительный вес на этаж. Каркасные подиумы чаще всего используются для кроватей.

Суть состоит в конструировании металлического или деревянного профиля, который затем обшивается фанерой.

Подготовительный этап работы

Любая работа требует подготовки. А такое дело, как изготовление кровати подиума своими руками требует тщательной подготовки. В этот этап входит:

1. произведение замеров;
2. составление дизайн-проекта;
3. подбор материала;
4. обработка основы;
5. подготовка инструментов.

Для начала необходимо провести замеры помещения. Размеры подиума определяются по размеру помещения. Мы предлагаем сделать прямоугольный подиум по всей ширине комнаты. Длину определите самостоятельно насколько позволяют габариты помещения.

Также нужно учитывать размеры матраца, чтобы ориентироваться сколько останется свободного места.

В соответствии с полученными замерами составляем дизайн-проект. Он включает все этапы работы, начиная от выбора материала, и заканчивая дизайнерским оформлением изделия.

Выбираем материал. Для изготовления каркаса понадобятся прочные деревянные брусья. ЛДСП или несколько листов фанеры для перекрытия каркаса подиума. Также понадобится несколько ДСП (древесно-стружечных плит) для боковых стенок кровати.

Из инструментов понадобится рулетка, карандаш, шуруповерт, дрель, ножовка, набор отверток, саморезы, молоток, строительный степлер, строительный уровень.

Покупать материал нужно в соответствии с полученными замерами. В этом случае у вас не будет лишних элементов или недостачи материала. Изначальная обработка не требуется, так как деревянные брусья и ДСП продаются в готовом виде. Обработка будет происходить во время работы по мере спиливания и скрепления материала.

Изготавливаем каркас

После проведения подготовительного этапа приступаем к работе. Все начинается с основы. И наша работа начинается с конструирования подиума, который станет основой для кровати и выдвижных ящиков.

1. Начинаем с размещения подиума. Для этого в соответствии с замерами начертить на стенах высоту закрепляемых балок, а затем проверить отметки с помощью строительного уровня чтобы получившийся подиум был ровным.
2. Затем берем заготовленные деревянные балки и крепим их к полу и стенам анкерами горизонтально.
3. Затем к ним необходимо прикрепить брусья вертикально, дополнительно прикрепив их к стене.
4. Расстояние между лагами должно быть не более 40 см для прочности конструкции. На вертикальные балки крепим сверху также крепим деревянные брусья, дублируя нижний слой.
5. Получается своеобразный короб. Это и есть каркас подиума.
6. Теперь необходимо на нем определить месторасположение матраца.
7. В зависимости от расположения матраца прикрепите к основе подиума три бруска для фиксации ламелей.
8. Один должен проходить строго посередине предполагаемого матраца, остальные два по правому и левому краю.
9. Затем набейте ламели на специальные брусья – это и будет наше спальное место.
10. Также необходимо по периметру матраца прикрепить к основанию несколько досок, чтобы закрепить матрац.
11. По краю каркаса прикрепляем к стене и основе плиту фанеры или ЛДСП (в зависимости от остального материала для кровати), что составит будущее изголовье.

Теперь можно переходить к изготовлению и креплению дополнительных деталей.

Дополняем деталями

• В нашем случае дополнительными деталями являются выдвижные ящики. Это весьма практичный и удобный в использовании вариант. Вы также можете сделать ящики с распашными дверцами или полки. Однако мы советуем использовать выдвижные ящики.

Сделав замеры, вы можете заказать готовое изделие и только вставить его в каркас. Но мы предлагаем сделать ящики своими руками.

К тому же это не займет много времени и сил. Следует заметить, что ширина ящика должна быть на 2,5 см меньше короба, в котором он будет находиться. В соответствии с этим приступаем к изготовлению ящиков. Нам понадобится лист фанеры для днища, 3 ЛДСП для боковых стенок. Скрепляем эти детали с помощью клея. Берем еще одну стружечную плиту и крепим к ней ручку, после этого прикрепляем данную доску к остальному коробу. Ящик готов.

По вышеописанной схеме сделайте остальные ящики, количество которых предусмотрено имеющимися нишами.

Для установки ящиков понадобится несколько направляющих. Они состоят из двух частей: первая (две направляющие) крепится с двух сторон по бокам ящика, и вторая (также 2 направляющие) крепится на каркас. Производится это с помощью шурупов, которые обычно идут в комплекте с направляющими и отвертки.

Завершающий этап

Последний этап предполагает сборку всех деталей конструкции, окончательную ее установку и облицовку.

В сущности, у нас готов только каркас. Теперь нам необходимо произвести отделку. Для этой цели лучше использовать листы фанеры. Возьмите заготовленные по длине листы фанеры или отрежьте по сделанным замерам. Срез обклеиваем пластиковой кромкой. На одной ее стороне нанесен термоактивируемый клей.

Для закрепления этой кромки нужно ее нагреть и плотно приложить к срезу фанеры (сделать это можно с помощью старого утюга).

Теперь крепим обработанные листы фанеры на каркас с помощью шурупов. Так необходимо перекрыть весь подиум (для стенок кровати мы уже закрепили стружечные плиты по периметру матраца, также для стенок можно использовать фанеру). Стык подиума с полом закрываем плинтусом.

Верх каркаса перекрыт. Повторяем эти действия по отношению к бокам каркаса. Теперь остается поместить ящики в соответствующие ниши, и положить матрац на отведенное для него место.

Декорирование

Кровать-подиум готова. Мы изготовили каркас и основные детали, произвели сборку и отделку. Теперь есть возможность пофантазировать и сделать декор получившегося изделия.

Декор, не предусмотренный заранее в плане можно сделать с помощью ткани, ковролина, светодиодной ленты и др. Так подиум можно застелить ковролином, закрепив его с помощью плинтусов; изголовье кровати декорируем тканью; по периметру подиума или выдвижных ящиков приклеиваем светодиодную ленту или драпируем его тканью. Такие несложные приемы декорирования может применить каждый, они варьируются во всех направлениях и техниках, которыми вы владеете.

Можете использовать бумагу или нитки, краски, лак и другие материалы, чтобы достичь желаемого вида кровати.

По-другому обстоят дела с более сложным декором. Это может быть встроенное светодиодное освещение или музыкальная аппаратура, отделка подиума фигурными балками из мрамора и др. Для таких новшеств необходима планировка. Они обязательно должны быть отображены в дизайн-проекте, так как требуют дополнительных преобразований конструкции.

При тщательной планировке вы можете воплотить любую идею, пришедшую в голову.

Чем возможно закрыть подиум

По окончании монтажа каркасов подиума и кровати возможно приступать к закрытию каркаса и обшивке верхних элементов. Для отделки применяют листовой материал, который обладает высокой прочностью, например, плиты ОСБ или фанеру.

Стоимость готовой конструкции из фанеры будет меньше, однако, плиты ОСБ имеют более однородную структуру, без сучков, сколов и полостей.

В соответствии с чертежом вырезают необходимые куски плиты и прикручивают их к каркасу на саморезы. При этом рекомендуется оставить расстояние 2-3 мм, препятствующее возможной деформации поверхности.

Если монтируется полностью закрытый подиум, то можно не обшивать внутреннее устройство. Для конструкций, открытых хотя бы с одной стороны, производят обшивку внутри.

Если подиум планируется с ящиками, то их устанавливают внутрь каркаса до закрытия подиума. Как изготовить и установить выдвижные ящики будет рассмотрено ниже. Деревянный каркас и обшивку рекомендуется обработать защитными средствами от грибка, плесени.

Распространенные ошибки в работе

Рассмотрим ошибки, которые делают новички при монтаже конструкции:

• если подиум располагается вблизи радиатора отопления, то внутри его необходимо предусмотреть вентиляционные отверстия. Они могут находиться на перегородке между лестницей и выдвижной кроватью либо в вертикальной стенке ступени. Если есть возможность переноса батареи, то лучше ею воспользоваться, а дополнительные трубы спрятать в каркасе конструкции;
• при установке конструкции с выдвижной кроватью возле окна повышается риск того, что ребенок может выпасть из окна. Открывать его нужно только на щелевое проветривание. По возможности изготавливают ограждение перед окном из тонких хромированных труб либо кухонных релингов. Достаточно закрепить 2-3 горизонтальные трубы на высоте до 60 см, чтобы обезопасить членов семьи;
• все боковые срезы и стыки должны быть надежно заделаны, не иметь щербинок, зацепок.

Заключение

В заключение можно сказать, что сделав кровать-подиум своими руками, вы создадите прекрасное украшение любой спальни. Такое ложе можно также соорудить для подростка. К преимуществам самостоятельного изготовления мебели относится: экономия денежных средств, высокое качество сборки, возможность выбрать любые материалы, фурнитуру и направляющие.

Хотите сделать интерьер спальни оригинальным, стильным и эстетичным, обязательно обратите внимание на кровать подиум и соберите ее самостоятельно в своем доме.

Кровать подиум своими руками, инструкция по изготовлению

Если в вашей комнате мало свободного места для установки кровати или вы хотите иметь дополнительные секции, где возможно хранить вещи, то рассмотрите возможность создания многофункционального подиума с кроватью. Существует 2 варианта как можно смонтировать кровать подиум своими руками за несколько дней. Рассмотрим подробно технологию изготовления и возможные ошибки в работе.

Содержание

1. Подиум над выдвижной кроватью
2. Подготовка материалов и инструментов, построение схемы
3. Каркас подиума
4. Каркас кровати
5. Чем возможно закрыть подиум
6. Финишная отделка и регулировка конструкции
7. Подиум со спальным местом наверху
8. Подготовительные работы и используемые материалы
9. Блоки
10. Каркас для матраса
11. Сборка выдвижных секций и возможные виды фасадов
12. Финальная сборка и отделка конструкции
13. Распространенные ошибки в работе

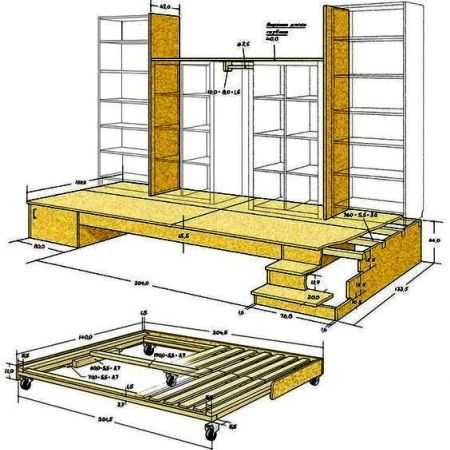

Подиум над выдвижной кроватью

В первом случае подиум представляет собой конструкцию, которая располагается на возвышении, внутри она полая. Каркас кровати изготавливается на колесиках. Днем кровать задвигается внутрь подиума, на ночь выкатывается и используется по прямому назначению. Преимущества использования такого типа подиума – значительная экономия пространства.

Подиум такой разновидности, установленный в длинной и узкой комнате, позволит визуально скорректировать ее форму, сделать помещение более квадратным.

Наверху можно установить рабочий стол, детский уголок, стеллажи для книжек. Если подиум изготавливается по ширине комнаты, то помимо кровати внутри возможно сделать встроенные секции для постельного белья, одежды или других вещей. Использование такой конструкции позволяет выполнить зонирование, отделив зону отдыха от рабочей области или спальни.

Подготовка материалов и инструментов, построение схемы

Первым этапом работ является подготовка схемы конструкции и расчет материалов. Длиной конструкции служит ширина комнаты, например, 3,5 метра. Минимальная ширина соответствует предпочтительной ширине спального места с запасом 10-20 см. Для детской кровати хватит ширины 1,2-1,5 м, а установка двуспальной потребует 1,7-1,9 м. Высота подиума должна быть не менее 50 см, в этом случае кровать будет свободно перемещаться под ним.

Чертеж

Если комната имеет высокие потолки, то возможно сделать подиум с выдвижной кроватью высотой 60-70 см, внутренние ящики в этом случае будут большей вместительности. На листе бумаги нужно построить схему конструкции, обозначить местонахождение, ширину и высоту ступеней. Определить количество и размер ящиков, в какую сторону будут открываться дверцы.

Для построения каркаса конструкции используют брус 5х5 см, который скрепляется саморезами по дереву длиной 70-100 мм, металлическими уголками. Количество бруса рассчитывают по построенной схеме. Для обшивки каркаса подготавливают листы ОСП толщиной 9 мм. Если конструкция предполагает наличие ящиков, то приобретаются мебельные фасады и фурнитура.

Деревянные элементыИнструментыКомплект ламелей

Каркас подиума

Изготавливаемая модель подиума относится к каркасной. Ее достоинствами считают высокую многофункциональность, простой монтаж, малый вес конструкции и возможность создания высоких подиумов. Чтобы повысить прочности каркаса рекомендуется обеспечить дополнительную жесткость сооружению при помощи промежуточных лаг.

Монтируемый подиум будет состоять из трех частей:

• область для выдвижной кровати;
• зона ящиков и секций для хранения;
• лестница.

В области над выдвижной кроватью монтируется решетчатый каркас. Вдоль стен производят разметку и демонтируют плинтус. В противном случае стойка не станет вплотную к стене. Опоры располагают на удалении 40-45 см, при повышенной нагрузке шаг можно уменьшить. Длинные направляющие крепятся к стене вертикальным стойкам, расстояние между ними должно быть 40-50 см.

Между собой они соединяются короткими брусками, с шагом не более 40 см. Чтобы повысить прочность каркаса в пролете над кроватью раму делают из двойного бруса.

Каркас подиумаКрепление рамы к горизонтальным стойкам

Каркас кровати

Каркас выдвижной кровати состоит из настила и бортов, он изготавливается по предварительно сделанному чертежу. Бортики вырезаются из мебельных щитов или МДФ. Высота борта выбирается исходя из личных предпочтений, но для надежной фиксации матраса они не должны быть менее 15 см высотой.

Настил для матраса рассчитывается исходя из габаритов матраса с запасом по 5 см с каждой стороны. Из бруса собирается рамка для нижнего настила. В местах соединения деревянных брусков прокладывают кусочки звукоизоляционного материала. Тогда при трении брусков во время использования кровати не появится скрип. В центре рамы фиксируют опорные центральные перекладины. К ним потом прибиваются тонкие гибкие ламели либо деревянные рейки, которые служат основание для матраса.

К каркасному основанию прикручивают или приклеивают боковые бортики. Затем фиксируют передний фасад, который является частью подиума при задвинутой кровати. Важно, чтобы его высота не была больше расстояния между краем подиума и полом с учетом размера роликов. Между фасадом и каркасом устанавливают специальные упоры, которые можно выпилить из оставшихся частей МДФ. К нижней части каркаса прикручиваются мебельные ролики, на которых будет выдвигаться ложе.

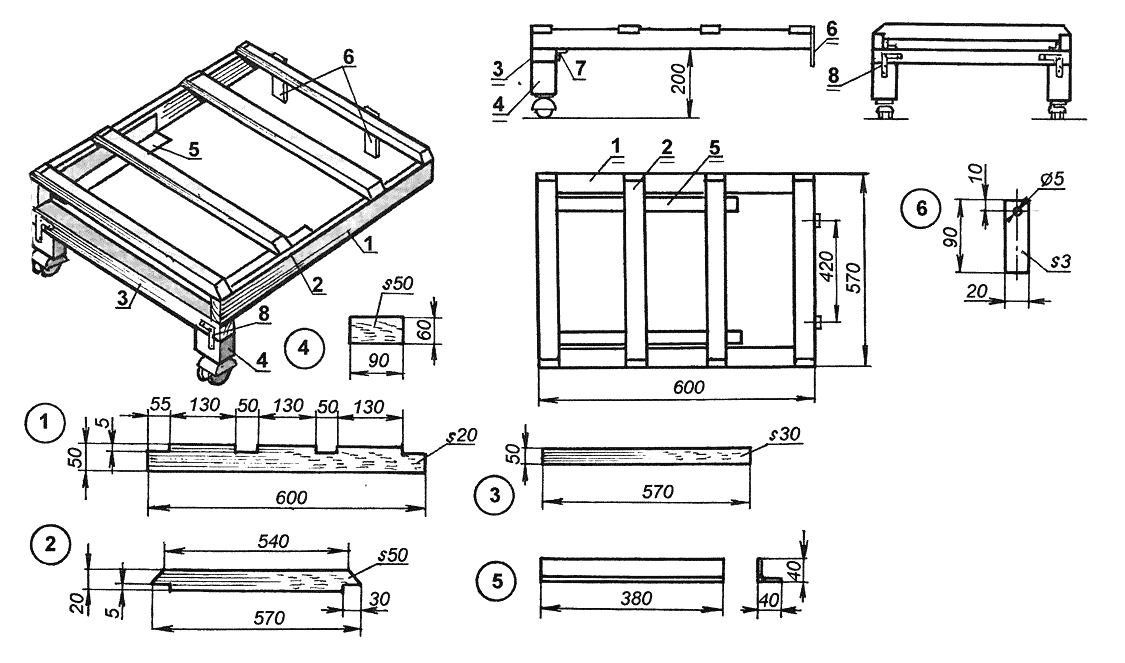

Чертеж выдвижной кровати

Чем возможно закрыть подиум

По окончании монтажа каркасов подиума и кровати возможно приступать к закрытию каркаса и обшивке верхних элементов. Для отделки применяют листовой материал, который обладает высокой прочностью, например, плиты ОСБ или фанеру. Стоимость готовой конструкции из фанеры будет меньше, однако, плиты ОСБ имеют более однородную структуру, без сучков, сколов и полостей.

Обшиваем подиум

В соответствии с чертежом вырезают необходимые куски плиты и прикручивают их к каркасу на саморезы. При этом рекомендуется оставить расстояние 2-3 мм, препятствующее возможной деформации поверхности. Если монтируется полностью закрытый подиум, то можно не обшивать внутреннее устройство. Для конструкций, открытых хотя бы с одной стороны, производят обшивку внутри.

Если подиум планируется с ящиками, то их устанавливают внутрь каркаса до закрытия подиума. Как изготовить и установить выдвижные ящики будет рассмотрено ниже. Деревянный каркас и обшивку рекомендуется обработать защитными средствами от грибка, плесени.

Этапы отделки

Финишная отделка и регулировка конструкции

В качестве финишного отделочного материала возможно использовать любое напольное покрытие: ламинат, паркет, ковролин, линолеум, керамическую плитку. Выбирать материал нужно, максимально подходящий к общему интерьеру помещения.

Не стоит забывать, что подиум представляет собой возвышение со ступенями, его поверхность не должна быть скользкой.

Наиболее доступные и удобные материалы – ламинат и ковролин.

Ламинат фиксируют на жидкие гвозди. Если в подиуме предусмотрены встроенные бельевые ящики, то на их крышки ламинат кладут отдельными кусками. Края крышки и ступеней отделывают специализированным профилем для окаймления ступеней либо прочными уголками из ПВХ.

Ковролин для подиума можно использовать такого же дизайна, как и для остальной комнаты. Однотонный подиум будет менее заметным. При зонировании выбирают ковролин другого оттенка. В местах стыков подиума и ковролина возможно использовать отделочный плинтус.

КовролинЛаминатЛинолеум

Подиум со спальным местом наверху

Эта модель подиума со спальным местом над системой хранения позволяет оптимально использовать место под кроватью. Разместить эту конструкцию возможно в любом месте, даже по центру комнаты, но лучше выбрать непроходную зону. Нижняя часть со встроенными ящиками позволит разместить внутри большое количество вещей, разгрузить шкаф или, вообще, заменить его небольшими навесными полками.

Подготовительные работы и используемые материалы

На бумаге строится эскиз подиума, где указываются все параметры каркаса, изголовья и спинки, отсеков для хранения, размеры борт ступени для фиксации матраса.  В расчетах рекомендуется учитывать факт, что давление на перекрытия не должно быть более 350-750 кг/м

2.

Чтобы сделать сооружение со спальным местом сверху и ящиками внизу потребуются следующие материалы:

• доска толщиной 2,2 см для изготовления элементов: А – наружная панель 191х33 см, детали В,С – 165х33 см, планки верхнего борта D – 193,2х15 см, задняя планка Е — 171х15 см, 2 внешние панели к ящикам F – 95,3х32 см, планка для центра G – 191х10 см, части спинки Н – 33х10 см;
• ДСП толщиной 1,9 см для элементов внутри блока: К – 191х33 см, L – 160,6х33 см, 2 панели М – 147,9х27,2 см, 4 поперечины для блока центра N – 27,2х14,2 см, 8 поперечин для бокового блока и спинки O – 33х8,1 см;
• стенки ящичков выполняются из досок толщиной 1,6 см. Изготавливают 2 элемента I – 77,8х24 см, 4 элемента J – 76х24 см;
• дно ящиков Р выполняют из фанеры, их габариты 78,8х74,8х1 см;
• для опор спального места требуются брусы сечением 27х27 мм и 27х47 мм.

Подготовка материалов

Блоки

Сооружение будет состоять из 3 частей. Боковой блок и спинка будут фиксироваться под углом 90̊. Блок в центре будет разделять конструкцию на 2 части, в каждой из которых будет устанавливаться выдвижной ящик. Чтобы повысить мобильность конструкции и сделать ее разборной, блоки с изголовьем возможно соединять барашковыми гайками и болтами с гайками.

Блоки собираются в первую очередь, в них высверливаются отверстия и для сборки используют штифты диаметром 0,8 см. В местах соединения деталей нужно промазать клеевым составом, и до его полного схватывания фиксируют конструкцию струбцинами.

Блок в центре является наиболее коротким, его удерживают 4 распорочных элемента. В верхней части его панелей изготавливают углубления, необходимые чтобы зафиксировать центральную поперечную планку. Параметры углублений 10х2,2 см.

Крепление боковых балок к стенеПодготовка опоры каркаса

Каркас для матраса

В блоках спинки и изголовья, в также на внутренней стороне боковых блоков горизонтально фиксируют несущие бруски размером 4,7х2,7 см. Крепятся несущие бруски на шурупы и клей. Далее, фиксируют опорные бруски, на которые происходит вся нагрузка. Их располагают так, чтобы 2 бруска оказались по краям конструкции, один – в ее центре, по три бруска приходилось на изголовье и спинку кровати. В боковом блоке размещают 2 бруска максимально приближенно в месте крепления центрального блока.

Для монтажа центральной поперечной планки в несущих брусах вырезают углубления, просверливают отверстия для шурупов диаметром 4,5 мм. Со стороны расположения выдвижных секций для поддержания передних параллельных перекладин прикручивают T образные упоры.

Крепление продольных балокМонтаж нижних опорУкрепление конструкции с помощью уголков

Сборка выдвижных секций и возможные виды фасадов

Фрезой размером 10 мм на каждой стенке ящичка выполняют углубления по 5 мм, в которые устанавливается дно из фанеры. На месторасположение пазов оказывает влияние высота роликовых колесиков. В работе следует учесть, что минимально допустимое расстояние от дна выдвижного хранилища до пола составляет 1 см.

Стенки собираются на плоские шипы либо соединяются на штифты. Передняя стенка должна выходить за границы стенок, по бокам до 4 см, в центральной части до 10 см. На боковых элементах фиксируют брусы сечения 1,3х1,3 см, предназначенный для движения по направляющим. С двух сторон центрального блока закрепляют направляющие.

Если для фасадов использовалась фанера, то необходимо отшлифовать всю поверхность мелкой наждачкой. Затем фасады грунтуются и окрашиваются либо покрываются лаком.

Также при изготовлении подиума с ящиками можно использовать готовые фасады из МДФ, пластика. Их можно заказать по индивидуальным размерам в компаниях, производящих мебель или кухни. Цвет фасадов может быть в тон основной конструкции или контрастным, поверхность с узором, матовая или глянцевая. В случае использования готовых фасадов конструкция будет иметь более привлекательный внешний вид.

Прикроватный ящикУстановка прикроватных ящиковОтделка листами ДСП

Финальная сборка и отделка конструкции

Опорными брусками выполняется скрепление блоков, в местах соединения они фиксируются шурупами. Чтобы повысить прочность сооружения несколько соседних элементов разных блоков можно соединить большими болтами с гайками.

Передняя декоративная панель устанавливается на перекладины, расположенные в передней части и опирающиеся на Т образные упоры и бруски в центре. В элементах для декоративной окантовки (D и Е) имеются пазы на торцах, в которые вставляются шипы передних перекладин и основания ложа. Клей для фиксации применяется только с одной стороны шипа, что позволяет разбирать кровать при необходимости.

Далее, в специальных углублениях фиксируется центровая поперечная планка. Затем в элементах верхней окантовки выполняются пропилы. После чего окантовочные элементы на шипах монтируются, соединяя передние планки с основой кровати.

Если есть недостатки в местах соединения, то наносится слой шпаклевки по дереву, поверхность шлифуется. Затем каркас подиума грунтуется и покрывается лаком или окрашивается любым цветом, наиболее подходящим к интерьеру комнаты.

Готовая кровать подиум

Распространенные ошибки в работе

Рассмотрим ошибки, которые делают новички при монтаже конструкции:

• если подиум располагается вблизи радиатора отопления, то внутри его необходимо предусмотреть вентиляционные отверстия. Они могут находиться на перегородке между лестницей и выдвижной кроватью либо в вертикальной стенке ступени. Если есть возможность переноса батареи, то лучше ею воспользоваться, а дополнительные трубы спрятать в каркасе конструкции;
• при установке конструкции с выдвижной кроватью возле окна повышается риск того, что ребенок может выпасть из окна. Открывать его нужно только на щелевое проветривание. По возможности изготавливают ограждение перед окном из тонких хромированных труб либо кухонных релингов. Достаточно закрепить 2-3 горизонтальные трубы на высоте до 60 см, чтобы обезопасить членов семьи;
• все боковые срезы и стыки должны быть надежно заделаны, не иметь щербинок, зацепок.

Не планируйте очень сложную конструкцию, если ваш опыт строительных работ совсем небольшой. Кровать с подиумом является модным и удобным предметом интерьера. Конструкция позволяет оптимально использовать доступную площадь, органично встроить системы хранения, коммуникации внутри подиума.

Diy Winner Award Victory Podium Stand Podium Stairs Plan Yard

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

• Загрузка

Нажмите, чтобы увеличить

166 продаж |

4,5 из 5 звезд

€5,74

Погрузка

С учетом НДС

Исследуйте связанные категории и поиски

Внесен в список 24 октября 2022 г.

12 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Все категории

Товары для рукоделия и инструменты

10 потрясающих конструкций кроватей-платформ своими руками — Семейный мастер на все руки

Вы заинтересованы в создании каркаса кровати-платформы своими руками? Эти кровати-платформы варьируются от ультрапростых до инновационных, поэтому проверьте, какая из них лучше всего подходит для вас.

1 / 10

Кровать-платформа со встроенным отделением для хранения

Кровать-платформа звучит еще лучше благодаря возможности хранения одеял, книг и других аксессуаров. Посмотрите на эту кровать-платформу своими руками с нишами для хранения вещей. Эта высокая кровать-платформа своими руками — довольно сложный проект, поэтому учтите, что для этого потребуется некоторое время и циркулярная пила.

Фото: предоставлено Lowes

2 / 10

Маленькая детская кровать

Ищете проект небольшой кровати, подходящей для одного или двух малышей? На этих чертежах показано, как сконструировать простые каркасы кроватей-платформ для малышей своими руками, которые обиты тканью для дополнительной защиты и идеально подходят для маленькой детской комнаты. Тканевая обивка занимает немного больше времени, но в остальном это простая конструкция каркаса кровати своими руками.

Фото предоставлено Design Mom

3 / 10

Простая прочная деревянная рама с ножками

Вам нужна классическая кровать-платформа с простым деревянным каркасом, сделанная своими руками, с прочными ножками и традиционными реечными опорами для матраса? Попробуйте эту модель, которая имеет простые инструкции и оставляет много места для выбора типа дерева и морилки для вашей спальни.

Фото предоставлено Shanty-2-Chic

4 / 10

Кровать-платформа в деревенском стиле без ножек

Не любите ножки для кровати (устали терять вещи под ней)? Эта красивая кровать-платформа своими руками изготовлена ​​из обычных пиломатериалов 2×6 и не имеет ножек, что придает ей цельный вид, сочетающий в себе деревенский и современный стили.
Фото предоставлено Анной Уайт

5 / 10

Очень простая высокая кровать-платформа

Ищете высотную кровать-платформу своими руками с простыми перекладинами, которую можно сделать во дворе на выходных? Этот проект даст вам именно то, что вы ищете, если вам нужен простой каркас кровати размера «queen-size» с дополнительной высотой (возможно, для большего количества мест для хранения). Обратите внимание, что краям может потребоваться дополнительное обрамление или защита, в зависимости от ваших настроек.

Фото: Instructables

6 / 10

Красивая кровать из мелиорированного дерева

Кровать-платформу своими руками также можно сделать из мелиорированного дерева. Идеально, если у вас есть старые половицы (чем шире, тем лучше) или другие доски, которые вы хотели бы использовать с пользой.

Фото: Предоставлено г-ном Кейт

7 / 10

Прочная и недорогая односпальная кровать

Вас интересует очень прочный каркас кровати-платформы, сделанный своими руками, который может выдерживать большой вес и служить долгие годы? Взгляните на эти планы: они требуют деревянных ножек с болтовым креплением и дополнительной опоры вокруг рамы для кровати, сделанной своими руками, которая прослужит долго. Кроме того, ориентировочная стоимость составляет около 30 долларов. Вот несколько идей, если вы хотите сделать изголовье кровати.

Фото: The House of Wood

8 / 10

Кровать-платформа на поддонах

Без ума от поддонов? Эта двухъярусная кровать на основе поддона является одним из 17 различных стилей этой коллекции.
