Чертежи и схемы дивана-еврокнижки своими руками: пошаговая сборка

Раскладная мебель популярна как у владельцев небольших квартир, так и у обладателей роскошных апартаментов. Диван еврокнижка имеет множество преимуществ, по сравнению с другими моделями: спальное место практически не имеет перепадов, конструкция надежная и практичная.

Содержание статьи

  • Как сделать диван еврокнижку своими руками
    • Материалы и инструменты
    • Как сделать замеры
    • Чертежи и схемы дивана еврокнижки
  • Диван еврокнижка самостоятельно: пошаговая инструкция

Как сделать диван еврокнижку своими руками

Основная особенности дивана-книжки – неподвижность при сборке и разборке дивана, это реализуется за счет выдвигания верхней части и опускания спинки в появившееся свободное место.

Чтобы обеспечить передвижение сиденья его можно оборудовать специальной фурнитурой, но при сборке в домашних условиях в боковых несущих брусьях просто делают углубления, а непосредственно к сиденью фиксируют ножки. Спинка собирается за счет неразборных петель.

В конструкции дивана находится короб-основание с ящиком под постельное белье, может оснащаться двумя подлокотниками или одним, это позволяет использовать изделие как угловой диван.

Внимание! Мебель не занимает много места, поскольку не требует установки на определенном расстоянии от стенки для обеспечения сборки/разборки. Когда диван разложен, получается довольно большое спальное место.

Материалы и инструменты

Для сборки каркаса используются следующие материалы:

  • фанерные листы;
  • ДСП;
  • саморезы;
  • брус 50х50 и 25х50 мм;
  • гвозди;
  • металлические угловые накладки;
  • ролики и направляющие;
  • ножки из стального уголка;
  • ватин или поролон.

Инструменты для сборки каркаса:

  • электродрель;
  • наждачная бумага;
  • лобзик;
  • молоток;
  • стусло;
  • шуруповерт;
  • мебельный степлер;
  • морилка;
  • маркер;
  • рулетка.

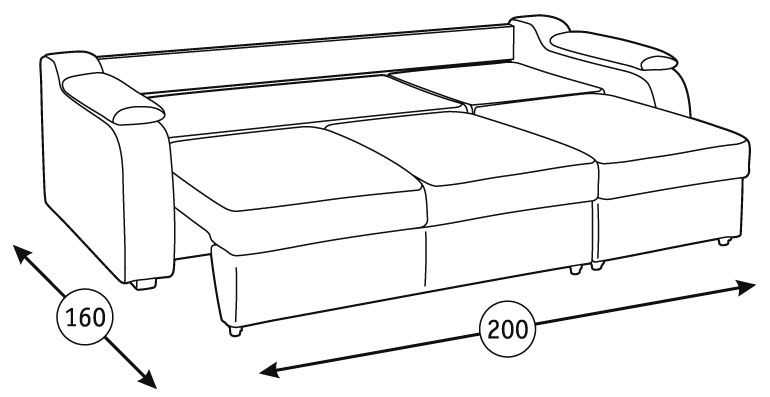

Как сделать замеры

Правильно рассчитать размер еврокнижки намного проще, в отличие от угловых диванов, так как не нужно брать в расчет дополнительные элементы. Диван имеет одну линию, которая разделяет его на одинаковые части. Так как спальное место расположено вдоль, то эта линия почти не ощущается.

Нужно учитывать размеры кровати как в сложенном состоянии, так и в разложенном, так как в последнем случае диван увеличится в 2 раза. Как правило, выбирается стандартная ширина 140-150 см и длина в разложенном состоянии 180-210 см.

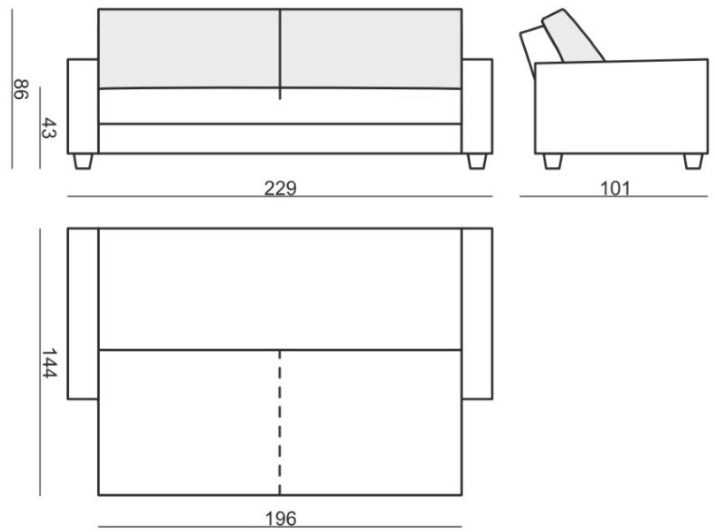

Чертежи и схемы дивана еврокнижки

Чтобы начать непосредственно сборку кровати, требуется подробный чертеж, он составляется с учетом личных предпочтений, можно использовать готовые схемы.

Самое важное, чтобы в чертеже были указаны габариты готового дивана с общими размерами, а также с размерами каждого отдельного элемента. Помимо этого, нужно отметить месторасположение петель, чтобы при сборке конструкции установить в необходимом месте усиливающие брусья для более прочного крепления, также требуется точное расположение всех элементов и размеры высоты изделия с учетом ножек.

Важно! В стандартных моделях находятся 4 ножки на основании и 2 на раскладывающейся части.

Диван еврокнижка самостоятельно: пошаговая инструкция

Чтобы правильно собрать диван еврокнижку, необходимо придерживаться следующей инструкции:

  1. Основание. Начинать сборку еврокнижки нужно с основания. Для этого понадобятся брусья сечением 15х5. Чаще всего размер рамы выбирают 80х200 см. Брусья соединяются друг с другом на саморезах. По углам для лучшей надежности дополнительно крепятся доски.
  2. В качестве днища рамы обычно применяют лист ДСП. Чтобы его закрепить, в основании нужно запилить рейки, а сверху них зафиксировать ДСП.
  3. Кресло и спинка. Эти элементы также изготавливаются из брусьев сечением 15х5 см. Способ изготовления точно тот же, как и рама кровати, размеры – 80х200 см. Для этих частей листы ДСП нужно закрепить с обеих сторон.
  4. В собранное основание запиливаются брусья 7х7 см, которые располагают с шагом 9-12 см. После фиксируются листы ДСП и крепятся ножки.
  5. Когда конструкция находится в собранном состоянии и спинка расположена вертикально, ее мягкая часть обращена лицом наружу. Потому нужно дополнительно использовать пенополиуретановые подушки, обвернутые в какой-то материал, так можно придать большую мягкость.
  6. Боковые части. Для этих элементов применяют деревянный короб либо изготавливают его из ДВП.
  7. Механизм складывания. Чтобы кровать складывалась и раскладывалась, применяют петли, их закрепляют к спинке и непосредственно к кровати. Чтобы участок фиксации петель на спинке кровати был более прочным можно вместо брусьев выбрать доску размером 15х5 см, развернутую ребром.
  8. Когда все элементы кровати подготовлены и собраны, крепят пенополиуретан (при помощи специального клеевого состава), затем укладывают ватин или синтепон. Готовую еврокнижку оббивают тканью при помощи мебельного степлера.

Рекомендации специалистов:

  1. Брусья между двумя фанерными листами можно посадить на клей и с обеих сторон закрепить строительным степлером.
  2. Вместо ДСП часто выбирают цельные фанерные листы толщиной 5 мм. Причем уменьшается толщина брусьев до 25 мм.
  3. Чехол для дивана делается на молнии, или же материал степлером закрепляют внизу к доскам. Обивка кровати не нанимает большого количества времени.
  4. Для мягкой части кровати желательно выбрать синтепон плотностью более 25 кг/м2. На одной части спинки крепят поролон толщиной 12 см, а на второй части – 3 см.

Еврокнижка сможет с успехом заменить кровать. Эта конструкция предоставит хозяину просторное и удобное место для комфортного отдыха и хорошего сна. За счет небольших размеров еврокнижку можно разместить в маленькой спальной комнате.

Диван еврокнижка своими руками: чертежи, сборка каркаса, отделка

Примитивный механизм трансформации дает возможность изготовить такой предмет мебели, как диван еврокнижка, своими руками.

Раскладывающаяся мебель пользуется большой популярностью как у обладателей небольших жилых помещений, так и у хозяев больших апартаментов. Еврокнижка во многом выигрывает у других моделей диванов: конструкция простая и надежная, спальное место ровное, без чувствительных перепадов поверхности.

Содержание

Что такое диван еврокнижка

Для того чтобы понять, как сделать диван еврокнижку своими руками, необходимо разобраться в конструкции и особенностях.

Главная характеристика модели – неподвижность во время трансформации, которая реализуется путем выдвигания сиденья вперед и опускания спинки в образовавшееся пространство.

Для обеспечения движения сиденья можно оснастить его специальным механизмом, но в домашних условиях достаточно в боковых несущих брусках сделать выемки, а к самому сиденью прикрепить небольшие опоры-ножки. Поднятие-опускание спинки осуществляется благодаря самым простым неразборным петлям.

Конструкция еврокнижек включает в себя короб-основу с бельевым ящиком, может быть с двумя подлокотниками или совсем без них. Существуют модели с одним подлокотником, что позволяет создать угловой диван.

Такая мебель экономит пространство, т.к. нет необходимости установки подальше от стены для обеспечения трансформации. После раскладывания спальное место получится большим и удобным.

Чертежи и схемы

Для того чтобы приступить непосредственно к созданию мебели, нужен подробный чертеж дивана еврокнижка, который рисуется согласно индивидуальным предпочтениям, можно взять за основу готовый проект.

Главное, чтобы рисунок включал размер готового изделия с общими габаритами, с размерами каждой составляющей части. Кроме того, необходимо указать расположение петель, чтобы во время изготовления спинки и сиденья в нужном месте расположить усиливающие бруски для надежного крепления, точные размеры высоты короба с ножками, расположение деталей. В данной модели имеется 4 основные ножки на каркасе и 2 на выдвижном сиденьи.

Если исполнитель знаком со столярным делом и имеет представление о процессе создания дивана, можно положиться на полученные ранее знания и подгонять детали в процессе. Новичку лучше больше времени потратить на создание схемы и чертежа, тщательно высчитав все параметры уже на этом этапе.

Сборка каркаса дивана еврокнижки

Чтобы собрать диван своими руками, необходимо изготовить бельевой ящик (основание), спинку и сиденье, подлокотники.

Из материалов понадобятся:

  • брус 40х40 мм;
  • фанера 5х15 мм;
  • листы МДФ или ДСП;
  • поролон толщиной 10-20 см;
  • обивочная ткань;
  • 3 петли и 2 колеса-опоры;
  • крепежные элементы;
  • столярный клей.

Инструменты:

  • шуруповерт;
  • степлер;
  • рубанок;
  • электрический лобзик.

Изготовление дивана еврокнижки начинается с распила материала на заготовки согласно чертежу. Шлифуются все срезы наждачной бумагой.

Основание дивана

Бельевой ящик дивана начинают делать с создания боковых деталей. С обеих сторон по краю заготовки из ДСП (МДФ) прикручивают саморезами ножки, отступив от верха 75 мм.

Параллельно верхнему краю боковой заготовки закрепляется направляющая из бруса. С ее каждой стороны рубанком или лобзиком проделываются плавные срезы для фиксации колес, на которых будет двигаться сиденье. В местах срезов расстояние от верхнего края МДФ должно равняться высоте колеса. Аналогичным способом изготавливается вторая боковая деталь.

На ровной поверхности укладываются задняя и фасадная части ящика, между ними размещают готовые боковины, вся конструкция скрепляется саморезами. По центру в верхней и нижней плоскостях устанавливаются поперечные брусья для более надежной фиксации короба.

Дно зашивается листом фанеры, по углам которой заранее вырезаны квадратные участки под ножки. В самом конце короб переворачивается на ножки, а между поперечными усиливающими брусками в задней части устанавливают вертикальный брус, к которому в дальнейшем прикручиваются петли.

Для надежности можно дополнительно к самому коробу по углам добавить металлические уголки.

Сборка сидения и спинки

Процессы изготовления сиденья и спинки практически идентичны и отличаются только в некоторых моментах. Вначале собирается основание из 2 продольных и 2 поперечных боковых брусков, дополнительно усиленных по концам брусочками длиной 20 см.

Одна сторона зашивается листом фанеры. При этом необходимо тщательно следить за тем, чтобы в процессе прямой угол не сместился. Затем в сиденье на равном расстоянии друг от друга размещают и закрепляют 5 поперечных брусков. В спинке крайние усиливающие поперечины размещают на расстоянии 195 мм, а 1 точно по центру (в местах расположения петель).

Тыльную сторону спинки зашиваем листом ДВП (на сиденье этого делать не нужно). Изготовление основы для этой части дивана завершено. Затем к фасадной части сиденья прикручиваем царгу, в которой заранее прорезаны выемки под поперечные усиливающие бруски.

На следующем этапе к царге при помощи двух саморезов и болта с гайкой прикрепляются ножки, высота которых равняется высоте бельевого ящика. Для украшения боков изделия используют заготовки из фанеры, которые впереди по ширине равны царге, а в задней части скошены, чтобы обеспечить сводное движение механизма раскладывания дивана. Закрепляют их саморезами к боковой части основания сиденья и самой ножке.

На этом изготовление 3 основных элементов еврокнижки закончено. Можно приступать к обтяжке тканью и наполнению мягким материалом.

Сборка подлокотников

Чаще всего диван еврокнижку оснащают двумя одинаковыми подлокотниками. Их изготавливают из ДСП. Перпендикулярно прикручивают бруски, их длина должна обеспечивать свободное перемещение мобильных элементов мебели.

Для надежности в нижней части параллельно полу закрепляют продольные элементы, в которых просверливают отверстия под болты. Их продолжения должны быть проделаны и в корпусе дивана.

Прежде чем установить подлокотники на место, их нужно оклеить поролоном или синтепоном и обтянуть тканью.

Крепление механизма раскладывания дивана

Механизм раскладывания дивана представлен 3 неразборными петлями, прикрученными к спинке, и 2 колесиками-опорами на сиденье.

Петли устанавливают на ребрах жесткости спинки на расстоянии, которое обеспечит свободное опускание элемента. Можно следовать схеме или расположить спинку горизонтально на бельевом ящике и измерить рулеткой нужные габариты. Детали прикручивают необходимым количеством саморезов. Затем спинку крепим к основанию.

Прежде чем закрепить колесики, в местах их расположения просверливают отверстие, диаметр которого будет равен болту, на котором будет крутиться механизм. Затем крепеж пропускают через деталь и при помощи отвертки вкручивают практически до упора, при этом оставляя небольшой люфт для свободного кручения.

Отделка дивана

Финальный этап создания мебели – наполнение и обивка сидения и спинки. Для создания мягкости лучше всего использовать поролон толщиной 20 см, если толщина 10 см, то укладывают в 2 слоя.

Ткань выбирается с учетом индивидуальных предпочтений и цены. Главное, чтобы она была не только красивой и приятной на ощупь, но и достаточно прочной. Кроме того, следует выбирать полотно, которое легко чистится, не впитывает влагу и запахи. Особенно, если диван будет использоваться постоянно.

Крепление поролона к готовому дивану

Отличительная особенность дивана еврокнижки в том, что основная мягкая часть спинки располагается с той стороны, которая в собранном состоянии находится у стены, а фасадная оснащается тонким поролоном или плотным ватином.

В первую очередь на разложенный диван приклеиваются основные заготовки, дают клею высохнуть. Затем оклеивают торцы спинки и сиденья, тщательно подгоняя стыки поролона, чтобы создать плавные переходы между ними. Подняв спинку, замеряют свободное пространство над каркасом, вырезают полотно нужного размера и также приклеивают.

Для того чтобы после перетяжки, трение между поролоном и тканью не испортило наполнитель, его можно покрыть слоем синтепона по всей поверхности.

Обивка дивана тканью

Самый ответственный и при этом приятный этап изготовления дивана – перетяжка тканью. Процесс происходит в следующем порядке. Из полотна вырезают заготовки по размеру сиденья, боковой и фасадной части бельевого ящика с запасом 5 см с каждой стороны.

Для спинки нужно пошить чехол, который захватит всю мягкую часть с заходом до каркаса, а в фасадной части будет достигать линии соединения с каркасом.

Сначала производится обивка видимых частей каркаса. При этом края ткани складывают вдвое (можно проложить с внутренней стороны тонкие полоски картона) и по всему периметру закрепляют скобами.

Перетяжка мягких деталей производится с небольшой натяжкой, чтобы обеспечить плотность прижима к наполнителю.
