Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

1. Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
2. Для встроенного холодильника розетку лучше размещать в цоколе кухни.
3. Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
4. Расположение розетки непосредственно за духовым шкафом — недопустимо.
5. Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
6. Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
7. Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
8. Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

Фото на обложке:  дизайн Виктория Вишневская

как правильно разместить по схеме для вытяжки, стиральной машины и духового шкафа, как рассчитать мощность и нагрузку на сеть

Электророзетки используются в любом доме. На кухне к выбору и расположению точек питания предъявляются особые требования, которые нужно учитывать. Для правильного подбора и установки следует воспользоваться советами, приведенными в статье.

Содержание

1. Выбор и установка розеток на кухне
2. Важность правильной планировки расположения розеток на кухне
3. Как распределить силовую нагрузку
4. Как правильно разместить
5. Где располагать для встраиваемой техники
6. Как лучше разместить для вытяжки
7. Как сделать монтаж розетки, если на кухне будет стоять стиральная машина
8. Как установить розетки для моечной машины: схема подключения
9. Установка для мелких бытовых приборов
10. Схема размещения: пример правильно планировки
11. Как правильно установить розетки для встраиваемой техники на маленькой кухне
12. Место расположения и удаленность
13. План
14. Основные ошибки, которые допускаются при планировке розеток на кухне
15. Полезное видео

Выбор и установка розеток на кухне

Розетки – это обязательные электротехнические приборы для квартиры и дома. Они устанавливаются во всех помещениях, каждое из которых имеет свой микроклимат.

Кухня является комнатой со сложным климатом – повышенная влажность, здесь устанавливаются электроприборы, требующие больших мощностей, поэтому и розетки должны подбираться соответствующим образом.

Важность правильной планировки расположения розеток на кухне

Кухня – одно из самых сложных помещений на кухне. Все технические устройства требуют внимательного подхода к монтажу элементов электрической сети. Электророзетки должны устанавливаться так, чтобы на них не попадала влага. Степень защиты должна соответствовать микроклиматическим условиям комнаты. К ним обеспечивается беспрепятственный доступ жильцов. Также устройство должно быть оснащено защитными приспособлениями, если в доме есть маленькие дети.

Особое внимание уделяется и выбору изделий. В кухне устанавливаются бытовые приборы различной мощности, и на каждую нагрузку нужна своя розетка.

Перед установкой обязательно разрабатывается схема размещения розеток. Устанавливать их нужно, опираясь на требования СНиП.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку.

Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам.

Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

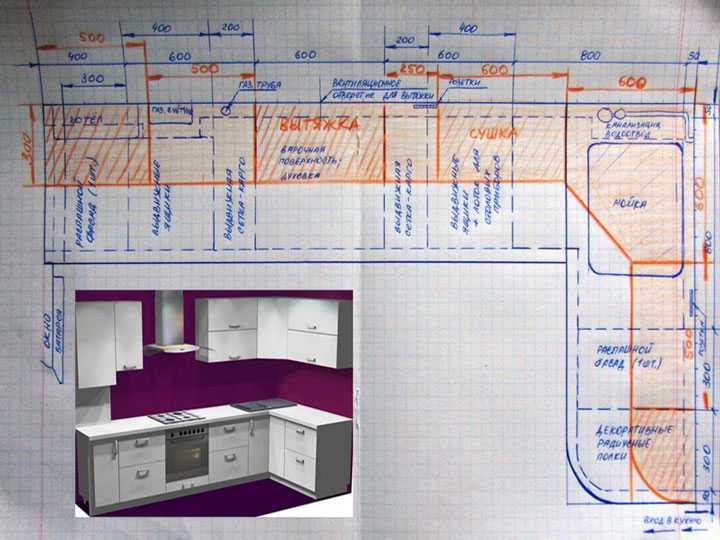

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

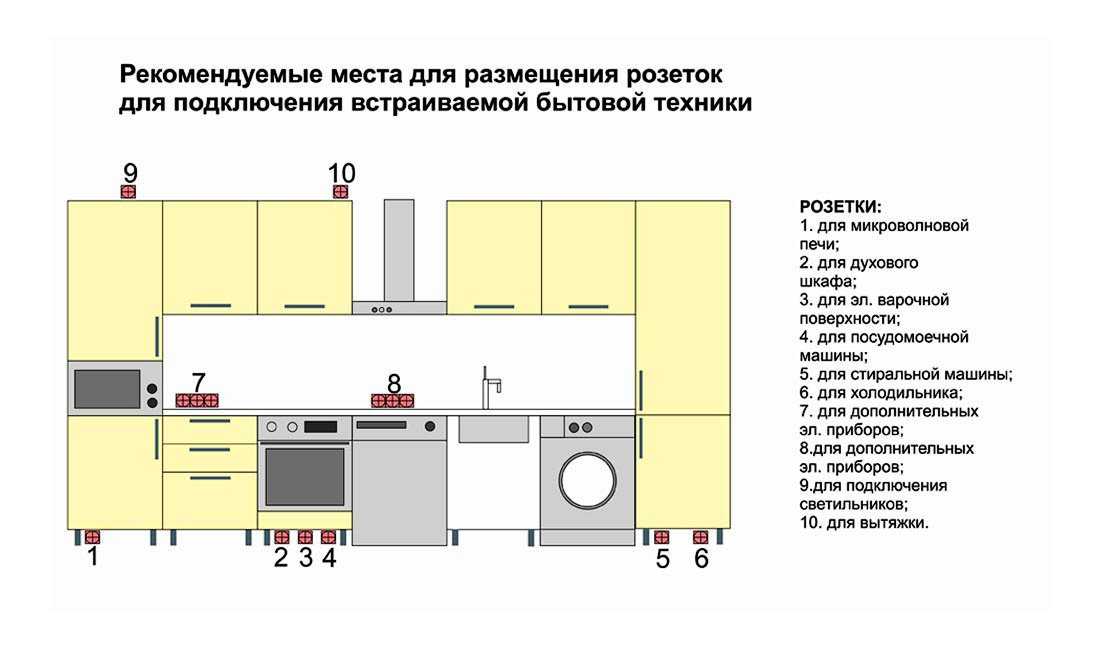

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Как правильно установить розетки для встраиваемой техники на маленькой кухне

Конкретное размещение точек питания напрямую зависит от местоположения бытовых приборов. Также влияние оказывают площадь комнаты и расположение мебели в ней. Любая кухня, даже с маленькой площадью, имеет следующую технику:

• холодильник;
• плита;
• вытяжка;
• микроволновка;
• мелкая бытовая техника;
• освещение.

Исходя из этого стандартного набора, вычисляется количество точек питания, их расположение и размещение.

Место расположения и удаленность

Высота электророзеток должна быть удобной для пользователя. Обязательно учитывается длина проводов электроприборов. При недлинном кабеле может потребоваться удлинитель. В маленьком помещении приборы советуется располагать компактно, чтобы можно было установить меньшее количество розеток на изделия схожей мощности. Тогда неиспользуемый прибор можно отключать и пользоваться другим.

План

Обязательным предметом кухни является холодильник. Розетка для него должна устанавливаться на нижней части стены, в 5-10 см от плинтуса. Если холодильник требует регулярных отключений, электророзетку советуется установить на уровне рабочей зоны для удобства пользования.

Над уровнем столешницы на высоте 10-15 см устанавливаются и точки питания для бытовых приборов. В маленькой кухне можно установить 2-3 электророзетки, этого вполне хватит для использования мелкой бытовой техники по очереди.

Точка питания для вытяжки монтируется на расстоянии 50-70 см от потолка. Это актуально для кухни любой площади.

Существуют выдвижные устройства, которые появились на рынке недавно. К ним можно подключать 2-4 агрегата. Такие электророзетки устанавливаются в шкафчики и столешницы – это особенно удобно в маленькой кухне, где каждый сантиметр пространства важен.

Основные ошибки, которые допускаются при планировке розеток на кухне

Условно ошибки можно подразделить на незначительные и грубые. Первые связаны с неудобством использования. Вторые могут нанести серьезный вред электропроводки и всей электробезопасности квартиры.

Незначительные ошибки связаны с тем, что розетки устанавливаются в неудобных местах. Хозяин либо не может до них дотянуться, либо доступ к ним осложнен и перегорожен. Также к этой группе можно отнести отсутствие нескольких дополнительных точек питания. Они могут понадобиться для дополнительной техники (например, для зарядки телефона или ноутбука, подключения пылесоса или настольной лампы).

Основная ошибка – несоблюдение техники безопасности. Может быть неправильно выбрано место установки розетки – в непосредственной близости от источников воды или плиты. Также могут быть неверно рассчитаны сечения кабелей для подключения или мощность приборов. Возможно нарушение изоляции проводников. Все эти причины могут привести к серьезным последствиям, поэтому важно следить за правилами безопасности.

Мощные приборы требуют отдельных линий, которые идут к щитку. При проектировании некоторые про это забывают, и в результате электропроводка не справляется с поданной нагрузкой.

Неправильный выбор розетки также может вызвать негативную ситуацию. Точки питания рядом с источниками воды должны иметь соответствующую степень защиты. Изделия, расположенные близко к полу, советуется покупать с защитными шторками. Это важно, когда в доме есть маленькие дети.

Отдельная сложность заключается в подключении холодильника. Их запрещено запитывать через удлинитель, а провод от устройства имеет длину 1 м. Это нужно учитывать при проектировании точки питания.

Выбирая электротехнические изделия для кухни, следует не забывать и о дизайнерской составляющей. Цвет приборов не должен выбиваться из общего стиля кухни.

На линии с мощными электроприборами советуется ставить отдельные автоматы. В случае поломки электропроводки автоматические выключатели сработают и отключат электричество.

Правильное размещение электророзеток на кухне – это залог не только комфортной, но и безопасной работы. На каждую группу приборов следует поставить отдельную точку питания, а для изделий с повышенной нагрузкой выделяется и отдельная линия до распределительного щитка. Перед покупкой розеток нужно составить план размещения, рассчитать суммарную нагрузку от бытовой техники и убедиться, что электропроводка способна выдержать такую мощность.

Полезное видео

Электрические цепи, необходимые для ремонта кухни

Обязательные кухонные цепи

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях.

Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Модернизация кухни может не только улучшить внешний вид вашего дома, модернизировав электрические схемы, вы можете увеличить стоимость. Как вы, возможно, хорошо знаете, старые дома и их системы электропроводки не были приспособлены для всех современных удобств, которыми мы наслаждаемся в наши дни.

Вы знаете, о каких домах я говорю, розетки тут и там. Вы когда-нибудь видели розетку GFCI в одном из этих старых домов? Я сомневаюсь в этом! Это то, что хорошо в проекте реконструкции, вы можете сделать свой дом совершенно новым и соответствовать коду.​

На кухне необходимо как минимум семь цепей, и это минимум, но ни в коем случае не единственные цепи, которые вы можете добавить для своего удобства. Имеется основная цепь освещения на 15 ампер, две цепи для небольших бытовых приборов на 20 ампер и пять выделенных цепей для конкретных бытовых приборов. Хорошее эмпирическое правило заключается в том, что если у прибора есть двигатель, ему нужна собственная схема.

Основная цепь освещения

Цепь на 15 ампер и 120 вольт питает потолочные светильники, встроенные светильники и рабочее освещение в комнате. Цепи освещения могут выполняться электрическим проводом 14-2 и 14-3. В зависимости от того, какая общая мощность комбинированного освещения подключена к цепи, 15-амперной цепи должно хватить для управления освещением внутри помещения.

Контур холодильника

Холодильники становятся все больше и больше по мере того, как мы, американцы, едим все больше и больше. Теперь у нас есть холодильники со встроенными льдогенераторами и диспенсерами для воды/льда, встроенными прямо в дверь. Эти массивные прославленные коробки со льдом действительно могут потреблять много энергии. Более того, физический размер стал настолько большим, что вам, вероятно, придется снять дверцу с холодильника, чтобы доставить его в дом. Эта цепь должна быть выделенной 20-амперной, 120-вольтовой цепью для питания вашего холодильника, чтобы гарантировать, что в этой цепи нет другой электрической нагрузки.

Цепь диапазона

Электрические цепи необходимы для питания зоны приготовления пищи на вашей новой кухне. Эта специальная цепь на 50 ампер и 240 вольт подает питание на плиту/духовку по электрическому проводу 6-3. У плит есть специальный шнур, который подключается к специальной розетке плиты. Часто люди путают электрическую плиту и электрическую розетку для сушки. Убедитесь, что вы выбрали правильную розетку и шнур.

Микроволновая цепь

Микроволновые печи также становились больше с годами и требовали все больше и больше энергии из-за потребляемой ими мощности. Довольно часто эти приборы потребляют 1200 Вт. Для них требуется выделенная цепь на 20 ампер, 120 вольт, соединенная кабелем 12-2 с заземлением. Эта цепь часто используется совместно с розеткой газовой плиты. Минимальная тяга от газовой плиты не должна превышать общую безопасную силу тока в сочетании с микроволновкой.

Измельчитель пищевых продуктов

Измельчитель пищевых продуктов быстро убирает мусор, оставшийся на ваших тарелках. Это тоже относительно новое явление для кухни. Для этого прибора требуется отдельная цепь на 15 А, 120 В, и он подключается кабелем 14-2. В некоторых случаях проверьте свои местные коды, утилизатор и посудомоечная машина могут иметь общую цепь, но я предлагаю иметь отдельную цепь для каждого.

Контур посудомоечной машины

Цепь посудомоечной машины также представляет собой цепь на 15 ампер, 120 вольт и подключается кабелем 14-2. Новые коды часто требуют, чтобы посудомоечные машины были подключены к прерывателю цепи замыкания на землю. Как известно, в старину посудомоечная машина стояла перед раковиной и мыла вручную.

Цепи малых бытовых приборов

Схемы малых бытовых приборов — это те, которые питают небольшие портативные приборы. Это могут быть тостеры, вафельницы, кофейники, электросковороды, машины для приготовления попкорна, консервные ножи, блендеры, соковыжималки, мультиварки и т. д. Для этих столешниц и розеток в зоне приема пищи должно быть как минимум две выделенные цепи. Помните, что розетки на столешнице не должны располагаться дальше, чем на четыре фута друг от друга. Существует как минимум две 20-амперные защищенные GCFI 120-вольтовые выделенные цепи, соединенные кабелем 12-2 и/или 12-3.

Советы по поддержанию ваших розеток в хорошем состоянии

Правильное техническое обслуживание вашей электроустановки, уделяя особое внимание кабелям и розеткам, имеет ряд преимуществ. Вы не только избегаете поломок с сопутствующими неудобствами и расходами, но и продлеваете срок службы вашей установки. И, наконец, самое главное: вы повышаете безопасность своего дома, избегая несчастных случаев.

Вот несколько советов о том, как содержать электроустановку дома в наилучшем состоянии.



1. Всегда проверяйте правильность подключения электропроводки

• Прежде чем что-либо делать с установкой, вилкой, розеткой, выключателем или устройством, убедитесь, что это безопасно. Выключите дифференциал и используйте подходящий материал .
• Если какой-либо кабель, вилка, розетка, выключатель или прибор вызывают поражение электрическим током или испускают искры, выключите дифференциал, отсоедините или отключите его и вызовите техника для проверки и ремонта .
• Поскольку электричество и вода совпадают, кухня и ванная являются особо опасными местами . Будь осторожен.
• Установите защитные устройства в розетки, которые находятся в пределах досягаемости маленьких детей , чтобы они не могли с ними справиться. Их также можно установить в розетки, которые вы обычно не используете, чтобы предотвратить попадание грязи внутрь.
• Всегда помните, что в зависимости от страны в мире, где вы находитесь, вилки и розетки имеют различную конструкцию и напряжение . Вставление вилки в розетку неправильного типа может привести к несчастному случаю, а также повредить прибор. Узнайте перед поездкой и сходите в скобяной лавку или магазин, специализирующийся на электронике, и купите адаптер.
• Будьте осторожны при обращении:
  Никогда не тяните за кабель, чтобы отключить прибор . Правильный способ сделать это — взяться за розетку одной рукой и аккуратно вынуть вилку.
• Убедитесь, что тросы не натянуты. : Во избежание несчастных случаев они всегда должны быть провисшими.



2. Регулярно чистите вилки

Вы также должны соблюдать осторожность при чистке вилок и розеток. Им свойственно скапливать пыль и пух, что может привести к проблемам.

Сначала отключите дифференциальную подачу в сети, чтобы убедиться, что в вашем доме нет электрического тока. Используйте тампон, чтобы протереть отверстия для заглушек. Затем смочите тряпку пропанолом (разновидность спирта, который можно купить в хозяйственных магазинах) и протрите поверхность вилки. Вы также можете использовать разбавленное моющее средство.

Если вилки жирные (обычно это случается с кухонными вилками), можно использовать разбавленный уксус или лимонный сок. Вы всегда можете использовать небольшую щетку для удаления стойких загрязнений. Следите за тем, чтобы жидкость не попала в отверстия для заглушек. Далее смочите конец тампона пропанолом, не капая, и очистите отверстия снаружи. Наконец, используйте сухую ткань, чтобы высушить снаружи. Подождите несколько минут, чтобы убедиться, что он высох, прежде чем снова включить электричество в сеть.



3. Выбрасывайте сломанные или изношенные кабели

Не используйте провода в неидеальном состоянии: оборванные, оголенные или очень старые провода. И вы не пытаетесь их ремонтировать, лучшее решение (и самое безопасное) — заменить его новым.



4. Избегайте перегрузок

Перегрузки являются одной из основных причин износа вилок и розеток. Обычно это происходит при подключении нескольких приборов к адаптеру. Перегрузки приводят к несчастным случаям. Чтобы их избежать, используйте многогнездовые адаптеры с кнопкой включения/выключения. Вы также можете отключить любые приборы, которые вам не нужны немедленно, чтобы избежать перегрузок.

Всегда помните, что не следует размещать многогнездовые адаптеры рядом с текстилем, например, рядом с занавеской или поверх ковра или коврика.
